如今,多控開關已經越來越普及,在家庭裝修電路設計中,多控開關接線是一門技術活。
如果掌握了其中的訣竅,其實也并不十分困難,今天請來了電工老師傅傳授技巧。

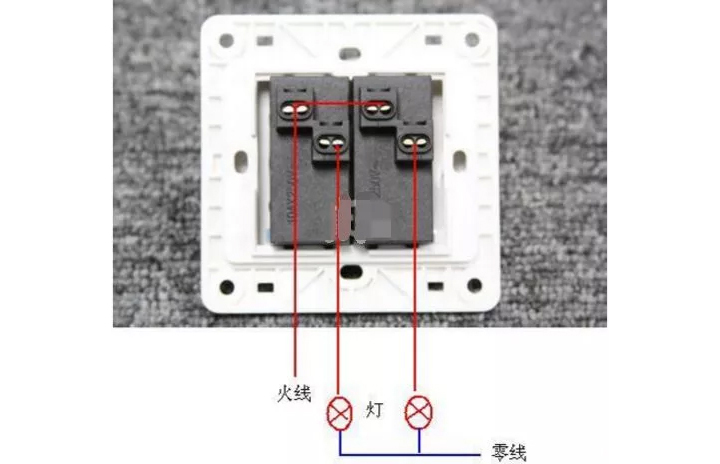

家里常見的單控開關很好接,就是一個開關控制唯一的燈,構造簡單,
只需要一根火線和一個燈具就能解決。

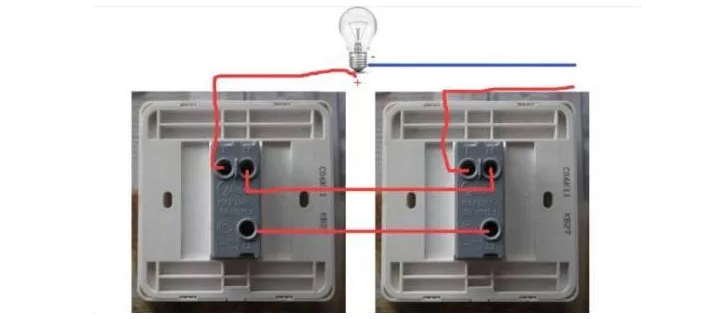

雙控開關的接線方法,相對就復雜一些了。
雙控開關背后的三個接線柱,分別是一個輸出(輸入)孔和兩個雙控線孔。
在接線的時候只需要在A開關的L處接上火線,再在B開關的L處接上燈具的控制線,
然后再將兩個孔里對接在一起就行了,步驟方便簡單,一學就會了。

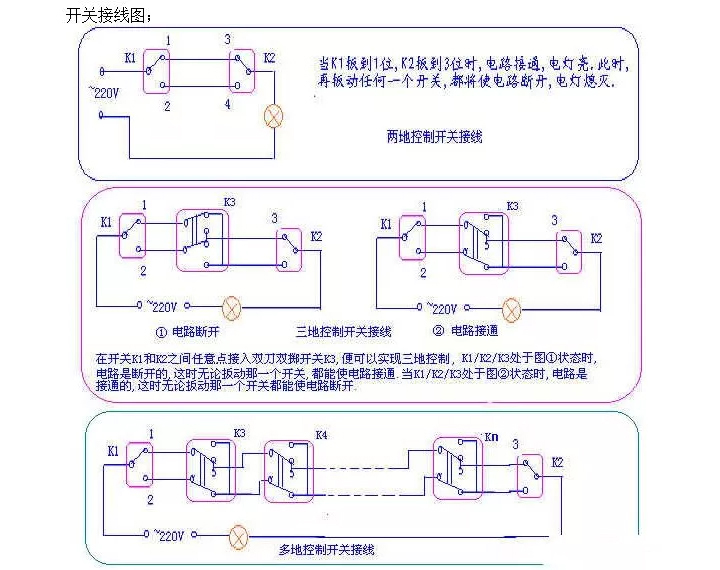

而多控開關很多人就更慌了神兒,其實多控開關也叫中途開關,原理跟雙控開關類似,
可以實現三個地方或更多地方同時控制燈具。
一般家里都喜歡在臥室里安裝三控開關,門口一個,床頭兩個,三個開關同時控制一個燈具。
這時就需要一個一開多控和兩個一開雙控,也就能輕松實現三控開關的接線。
根據圖片上的接線方法,估計很多電工師傅都理解掌握多控開關的接線技巧。
安想多控開關采用精細優質的電子元件:0.7mm厚度錫磷青銅銅件和超大銅粒接線柱,最大功率達到2400W;
4mm大銀觸點,16A大功率負載,滿足您的安全高效用電需求,暢想安居生活!
